緊急放空人孔-HXF
- 品牌：???瑞奇閥門
- 型號：???HXF
-
人孔介紹
人孔是指用于人員進出設備以便安裝、檢修和安全檢查的開孔結構。主要由短筒節（或短管）、法蘭和帶把手的人孔蓋組成。從安全檢查考慮，壓力容器要求開設的人孔數及其最小尺寸見“檢查孔”。人孔材料有碳鋼和不銹鋼。按受壓情況人孔分為常壓和受壓人孔；按形狀人孔分為圓形、橢圓形和矩形人孔，矩形人孔僅適用于常壓設備；按安裝位置人孔分為水平和垂直安裝人孔；人孔蓋固定方式有迥轉蓋和吊蓋；人孔開后速度有普通式和快開式，人孔結構和尺寸一般都已標準化，可參照有關手冊選用或設計。
人孔構造
人孔已有成型產品，直徑通常為600mm。人孔中心距地板一般為750mm。便于工作人員在安裝、清洗、維護時進出油罐或通風。非金屬油罐的人孔設在罐頂上，金屬油罐的人孔設在罐壁最下圈板上。大都為直徑600mm的圓孔，其中心距底板750mm，為油罐清洗或維修人員進出油罐用，又稱作道門。檢修清理油罐時刻利用人孔進行采光和通風。立式油罐的容量在5000m3以下時設1~2個人孔，5000m3以上的設2個人孔。人孔的安裝應與進出油管線相隔不大于90°。當只設一個人孔時，應將其置于罐頂透光孔的對面；當設2個人孔時，其中一個設在透光孔的對面，另一個應至少與第一個人孔相隔90°。人孔應有一個設在進出油管右側附近，并盡量使人孔正對罐室密閉門，以便人員進出、維修油罐和通風接管用。由于人孔安裝在油罐的最下層體圈上，防滲漏就顯得特別重要。要求兩法蘭結合面必須保證其平直度，無飄扭現象。加強板和法蘭應盡量在整塊鋼板上切割而不拼接。法蘭和蓋板上加工有密封圈，在施工中要特別注意保護。密封用3mm厚石棉橡膠墊片，不允許有折裂。安裝人孔蓋板上緊螺栓時，要成對角均勻用力，以防孔蓋變形。
人孔劃分
1、以通信管塊容量劃分
按人孔可容納規格為寬360mm、高250mm（標準的六孔管孔內
徑90mm水泥管塊，簡稱標準塊）的管道斷面管塊或單孔管道管孔內徑90mm的數量，分為大、中、小三類。
通信管道所設置人孔的大小，應以通信管道的遠期容量設置。不應只考慮本期建設通信管道容量。
2、以人孔的通向劃分
以人孔的通向劃分可分為直通人孔、三通人孔、四通人孔和斜通人孔，具體詳見下表1。其中，斜通人孔又分為15°、30°、45°、60°、75°共五種。每種斜通人孔的角度，可適用于±7.5°范圍以內。
3、以人孔上覆承受負荷能力劃分
以人孔上覆承受負荷能力劃分可分為汽-20級和汽-10級兩種
人孔構造圖

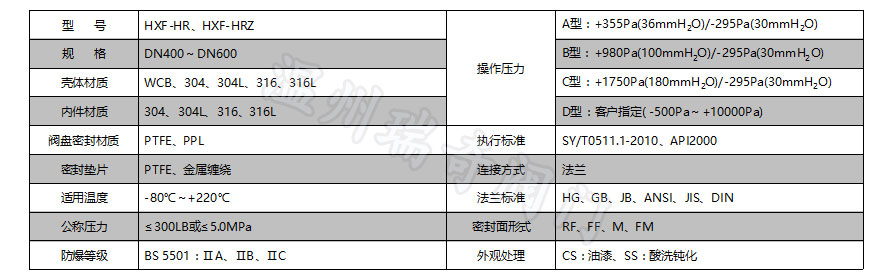

人孔主要參數
殼體材質：碳鋼、鋁合金、不銹鋼（SUS304、SUS304L、SUS316、SUS316L）、襯氟、塑料內部芯件：閥盤、閥座、閥桿、閥套。內部芯件材質：不銹鋼或聚四氟乙烯。
密封圈材質：聚四氟乙烯。
環境溫度：-40~+60OC。
操作壓力：
A型：+355Pa（+36mmH20）、-295Pa（-30mmH20）
B型：+980Pa（+100mmH20）、-295Pa（-30mmH20）
C型：+1750Pa（+180mmH20）、-295Pa（-30mmH20）
D型：特殊壓力，用戶指定。
阻火層材質：不銹鋼。
防爆級別：BS 5501：IIA、IIB、IIC。
法蘭標準：GB、HG、SH、HGJ、JB、ANSL、JIS等標準。（用戶指定，請注明壓力等級）
制造、檢測標準：按（石油儲罐呼吸閥）SY7511-87、（石油儲罐阻火器阻火性能和試驗方法）GB5908-86等標準進行制造和驗收；或用戶指定標準。

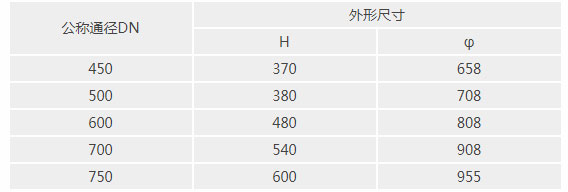

主要外形尺寸
